Scurtă introducere

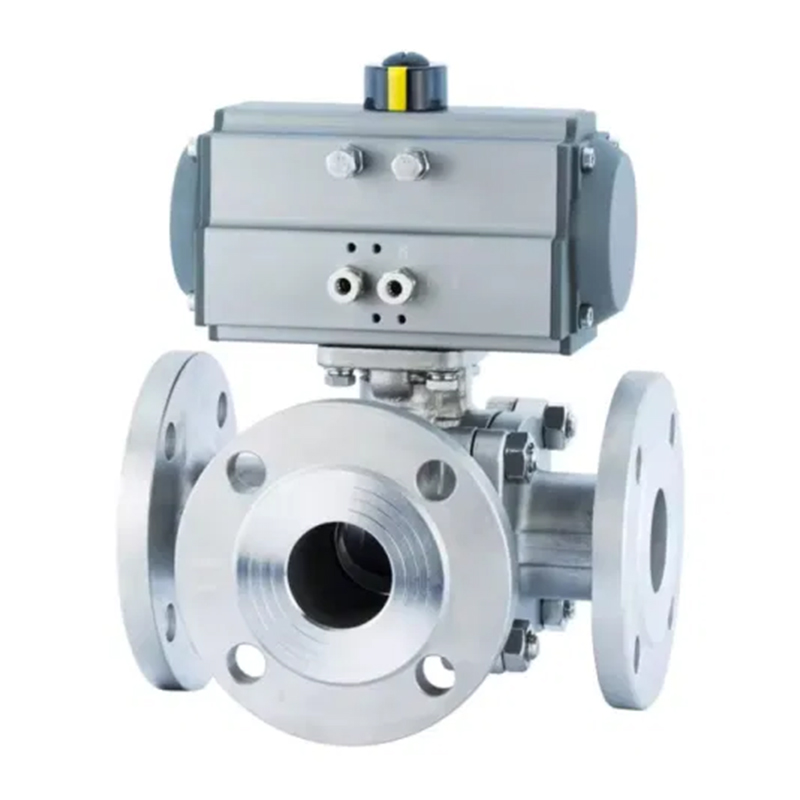

Q644/45F Valva cu Bilă cu flanșă cu trei căi pneumatică poate fi de tip L sau T-Type. Supapa cu bilă cu trei căi L-TYPE (BQ644F) este utilizată pentru comutarea direcției de curgere a mediului și poate conecta două canale perpendiculare; T-TIP (BQ645F) Valva cu bilă cu trei căi este utilizată pentru diversiunea medie, confluența și comutarea direcției fluxului. T-TIP TIP TIME poate face trei canale interconectate sau conectează două dintre ele. Valva cu bilă cu trei căi pneumatică adoptă, în general, o structură cu două locuri și poate adopta, de asemenea, o structură cu patru locuri în funcție de cerințele utilizatorului. Este utilizat pe scară largă la alimentarea cu apă, petrochimie, metalurgie, minerit, textil, energie, fabricare de hârtie, alimente, oțel și alte sisteme de conducte pentru a comuta direcția de curgere a mediului și a devia sau a amesteca mediul.
Parametrul tehnic
Caracteristici opționale de actuator pneumatic | Actorie dublă, acțiune unică |
Modele opționale de actuator pneumatic | La seria, seria AW |
Tensiunea valvei solenoide | AC110V, AC220V, AC24V, D.C24V |
Presiunea sursă de aer | 2Bar-8Bar |
Diametrul nominal | DN15mm-DN200mm |
Presiune nominală | Pn1.0mpa ~ pn1.6mpa |
Temperatura aplicabilă | PTFE: -30- 120ºC PPL: ≤350ºC Sigiliu metalic: ≤450ºC |
Conexiune | Flanşă |
Materialul de caroserie al supapei | Oțel turnat, 304, 316, 316L |
Materialul plăcii de supapă | 304, 316, 316L |
Căptușeala scaunului supapei | PTFE, PPL, sigiliu metalic |
Media aplicabilă | Apa, petrol, acid, lichid vâscos, suport mediu, etc. |
Tabelul de dimensiuni principale
DN (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
