Scurtă introducere

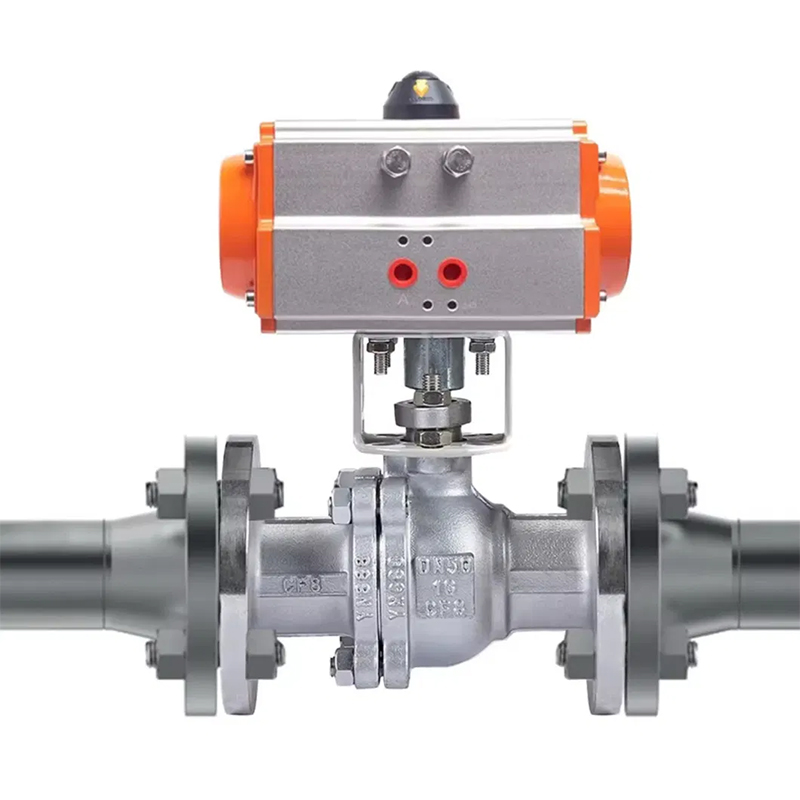

Supapa cu bilă de flanșă Q641F are aceeași acțiune de ridicare a rotației de 90 de grade, cu o circulară prin gaură sau canal care trece prin axa sa. Raportul dintre suprafața sferică și deschiderea canalului ar trebui să fie astfel încât atunci când mingea se rotește cu 90 de grade, intrarea și ieșirea ar trebui să prezinte o suprafață sferică, tăind astfel debitul.
Supapa cu bilă de flanșă pneumatică trebuie să fie acționată doar prin rotirea aerului cu 90 de grade și un cuplu foarte mic pentru a se închide strâns. Cavitatea interioară complet egală a corpului valvei oferă o rezistență foarte mică și un canal de flux drept pentru mediu. În general, se crede că robinetul cu bilă este potrivit pentru deschiderea directă și închiderea, dar dezvoltarea din ultimii ani a proiectat robinetul cu bilă pentru a -l face să aibă funcția de accelerare și de control al fluxului. Principalele caracteristici ale valvei cu bilă sunt structura sa compactă, funcționarea ușoară și întreținerea, potrivite pentru medii generale de lucru, cum ar fi apă, solvenți, acizi și gaze naturale și, de asemenea, adecvate pentru medii cu condiții de muncă dure, cum ar fi oxigenul, peroxidul de hidrogen, metan și etilenă. Corpul supapei cu bilă poate fi integral sau combinat.
Parametrul tehnic
Caracteristici opționale de actuator pneumatic | Acceptare dublă, cu o singură acțiune |
Modele opționale de actuator pneumatic | La seria, seria AW |
Tensiunea valvei solenoide | AC110V, AC220V, AC24V, D...C24V |
Presiunea sursă de aer | 2Bar-8Bar |
Diametrul nominal | DN15mm-DN200mm |
Presiune nominală | Pn1.0mpa ~ pn2.5mpa |
Temperatura aplicabilă | PTFE: -30- 120ºC PPL: ≤350ºC Sigiliu metalic: ≤450ºC |
Conexiune | Flanşă |
Materialul de caroserie al supapei | Fontă, oțel turnat, 304, 316, 316L |
Materialul plăcii de supapă | 304, 316, 316L |
Căptușeala scaunului supapei | PTFE, PPL, sigiliu metalic |
Media aplicabilă | Apa, petrol, acid, lichid vâscos, suport mediu, etc. |
Tabelul de dimensiuni principale
DN (mm) | L | 1,0MPa | 1,6mpa | 2,5MPa | |||||||||
L | D | D1 | n-φd | L | D | D1 | n-φd | L | D | D1 | n-φd | ||
15 | 15 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 |
20 | 20 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 |
25 | 25 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 |
32 | 32 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 |
40 | 40 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 |
50 | 50 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 |
65 | 65 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 8-φ18 |
80 | 80 | 250 | 195 | 160 | 4-φ18 | 250 | 195 | 160 | 8-φ18 | 250 | 195 | 160 | 8-φ18 |
100 | 100 | 280 | 215 | 180 | 8-φ18 | 280 | 215 | 180 | 8-φ18 | 280 | 230 | 190 | 8-φ23 |
125 | 125 | 320 | 245 | 210 | 8-φ18 | 320 | 245 | 210 | 8-φ18 | 320 | 270 | 220 | 8-φ25 |
150 | 150 | 360 | 280 | 240 | 8-φ23 | 360 | 280 | 240 | 8-φ23 | 360 | 300 | 250 | 8-φ25 |
200 | 200 | 400 | 335 | 295 | 8-φ23 | 400 | 335 | 295 | 12-φ23 | 400 | 360 | 310 | 12-φ253 |
