Scurtă introducere

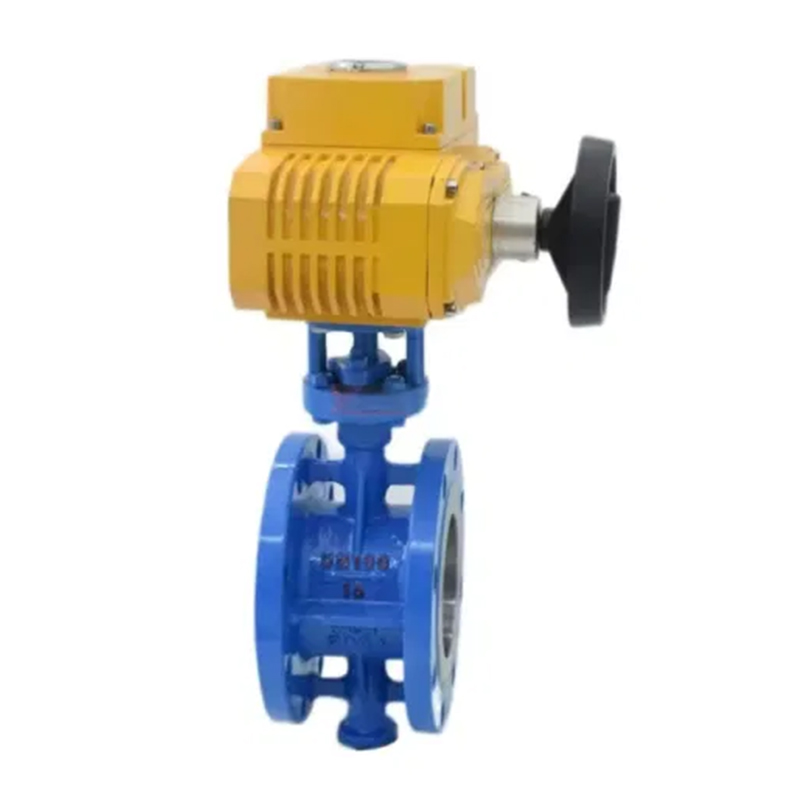

Supapa de fluture moale D.941X Electric Flanşă Sigilare are un design nou și rezonabil, structură simplă, dimensiuni mici, greutate ușoară, rotație de 90 de grade, deschidere rapidă și închidere, cuplu de funcționare mic, funcționare convenabilă, economisire a forței de muncă și dexter. Poate fi instalat în orice poziție și este ușor de întreținut. Sigiliul poate fi înlocuit, performanța de etanșare este fiabilă pentru a obține etanșare în două sensuri și scurgeri zero, materialul de etanșare este rezistent la îmbătrânire și coroziune și are o durată de viață lungă.
Când supapa fluture flanșă este în poziția complet deschisă, grosimea plăcii fluture este singura rezistență atunci când mediul curge prin corpul supapei. Prin urmare, căderea de presiune generată de supapă este foarte mică, deci are caracteristici bune de control al fluxului. Supapele de fluturi nu sunt utilizate doar pe scară largă în industrii generale, cum ar fi petrolul, gazele, industria chimică și tratarea apei, ci și în sistemul de apă de răcire a centralelor termice.
Parametrul tehnic
Caracteristici opționale de actuator electric | Tip de comutator, tip integral, tip de reglare, tip inteligent |
Modele opționale de actuator electric | Q, DQ, QM, QC, AKQSERIES, Seria Z opțională cu diametru mare, Akseries |
Voltaj | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diametrul nominal | DN40mm ~ DN1400mm |
Presiune nominală | Pn1.0mpa ~ pn1.6mpa |
temperatură adecvată | EPDM: -30 ~ 100ºC ptee: -30 ~ 120ºC |
Conexiune | Flange |
Materialul de caroserie al supapei | Fier ductil, oțel carbon, oțel inoxidabil |
Materialul plăcii de supapă | Cerneală sferoidă, 304.316.316L, 2507,1.4529, placă de cupru, nylon etc. |
Căptușeala scaunului supapei | NBR, EPDM, PTFE |
Media aplicabilă | Apă, gaz, suspensie, petrol etc. |
Tabelul de dimensiuni principale
DN (mm) | D | D1 | L | D3 | D4 | H1 | H2 | Φ | b | N-φd | |||
1 | 1.6 | 1 | 1.6 | 1 | 1.6 | ||||||||
50 | 165 | 165 | 125 | 125 | 108 | 70 | 50 | 83 | 130 | 12.7 | 18 | 4-φ18 | 4-φ18 |
65 | 185 | 185 | 145 | 145 | 112 | 70 | 50 | 93 | 140 | 12.7 | 18 | 4-φ18 | 4-φ18 |
80 | 200 | 200 | 160 | 160 | 114 | 70 | 50 | 100 | 150 | 12.7 | 20 | 8-φ18 | 8-φ18 |
100 | 220 | 220 | 180 | 180 | 127 | 90 | 70 | 110 | 165 | 15.8 | 20 | 8-φ18 | 8-φ18 |
125 | 250 | 250 | 210 | 210 | 140 | 90 | 70 | 123 | 180 | 19.05 | 22 | 8-φ18 | 8-φ18 |
150 | 285 | 285 | 240 | 240 | 140 | 90 | 70 | 143 | 200 | 19.05 | 22 | 8-φ22 | 8-φ22 |
200 | 340 | 340 | 295 | 295 | 152 | 125 | 102 | 171 | 230 | 22.2 | 24 | 8-φ22 | 12-φ22 |
250 | 390 | 405 | 350 | 355 | 165 | 125 | 102 | 203 | 270 | 28.6 | 24 | 12-φ22 | 12-φ26 |
300 | 440 | 460 | 400 | 410 | 178 | 150 | 125 | 230 | 320 | 31.8 | 26 | 12-φ22 | 12-φ26 |
350 | 500 | 520 | 460 | 470 | 190 | 150 | 125 | 260 | 350 | 31.8 | 26 | 16-φ22 | 16-φ26 |
400 | 565 | 580 | 515 | 525 | 216 | 175 | 140 | 300 | 390 | 33.34 | 28 | 16-φ26 | 16-φ30 |
450 | 615 | 640 | 565 | 585 | 222 | 175 | 140 | 335 | 428 | 38 | 30 | 20-φ26 | 20-φ30 |
500 | 670 | 715 | 620 | 650 | 229 | 210 | 165 | 373 | 450 | 41.15 | 32 | 20-φ26 | 20-φ33 |
600 | 780 | 840 | 725 | 770 | 267 | 210 | 165 | 430 | 520 | 50.7 | 34 | 20-φ30 | 20-φ36 |
700 | 895 | 910 | 840 | 840 | 292 | 300 | 254 | 470 | 600 | 55 | 36 | 24-φ30 | 24-φ36 |
800 | 1015 | 1025 | 950 | 950 | 318 | 300 | 254 | 523 | 662 | 63.35 | 36 | 24-φ30 | 24-φ39 |
900 | 1115 | 1125 | 1050 | 1050 | 330 | 300 | 254 | 589 | 710 | 75 | 40 | 26-φ33 | 28-φ39 |
1000 | 1230 | 1255 | 1160 | 1170 | 410 | 300 | 254 | 656 | 780 | 85 | 42 | 26-φ36 | 28-φ42 |
1200 | 1405 | 1485 | 1340 | 1390 | 470 | 300 | 254 | 732 | 840 | 92 | 46 | 32-φ37 | 32-φ49 |
1400 | 1630 | 1685 | 1560 | 1590 | 530 | 300 | 254 | 840 | 905 | 130 | 50 | 36-φ37 | 36-φ493 |
