Scurtă introducere

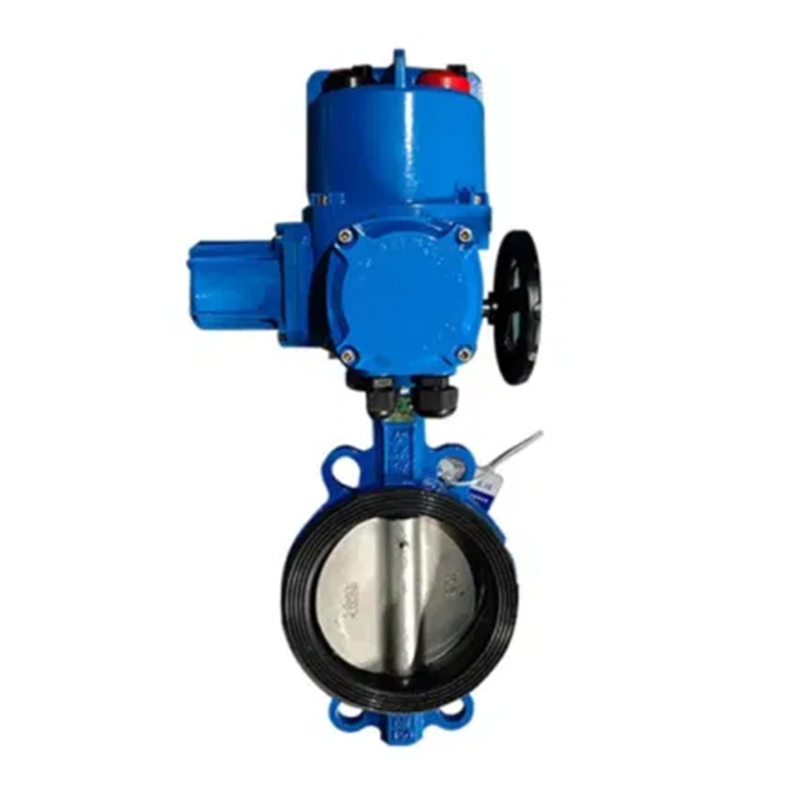

Valva fluturelor de desulfurizare electrică D.971XT este un produs proiectat de compania noastră pe baza actualului sistem intern de desulfurizare a gazelor. Pentru a se adapta la coroziunea suspensiei de calcar și a suspensiei de gips, placa de supapă și tulpina de supapă sunt confecționate din aliaj special rezistent la coroziune, iar scaunul de supapă este confecționat din cauciuc extrem de rezistent la uzură pentru a se adapta la eroziunea scaunului supapei printr -un număr mare de particule suspendate în lichid. Prin urmare, produsul are o rezistență ridicată la uzură și o rezistență ridicată la coroziune. Deoarece produsul este conceput în funcție de cerințele utilizatorului, este vizat și extrem de fiabil. Mediile aplicabile sunt medii corozive, cum ar fi cenușa de gips, dioxid de sulf, suspensie de pastă de var, apă de proces etc.
Parametrul tehnic
Caracteristici opționale de actuator electric | Tip de comutator, tip integral, tip de reglare, tip inteligent |
Modele opționale de actuator electric | Q, DQ, QM, QC, Serie OKQ, Seria Z opțională cu diametru mare, seria AK |
Voltaj | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diametrul nominal | DN25mm ~ DN1400mm |
Presiune nominală | Pn1.0mpa ~ pn1.6mpa |
temperatură adecvată | EPDM: -30- 100ºC ptee: -30- 120ºC |
Conexiune | Tip de placă, tip u |
Materialul de caroserie al supapei | Fier ductil, oțel carbon, oțel inoxidabil |
Materialul plăcii de supapă | 2507, 1.4529 |
Căptușeala scaunului supapei | NBR, EPDM, PTFE |
Media aplicabilă | Lime de gips, dioxid de sulf, nămol de pastă de var, apă de proces, etc. |
Tabelul de dimensiuni principale
DN | H | H1 | H2 | L | L1 | D | D1 | D2 | n - φ | N1-φ1 | A | B | Arbore rotund φ2 | Arbore pătrat φ2 | Arbore plat φ2 | N2-M | |
mm | inch | ||||||||||||||||
50 | 2 | 146 | 68 | 32 | 42 | 84.84 | 120 | 118 | 52.9 | 4-φ23 | 4-φ6.7 | 90 | 70 | 12.6 | 9x9 | 10 | / |
65 | 21/2 " | 152 | 75 | 32 | 44.7 | 96.2 | 136.2 | 137 | 64.5 | 4-φ26.5 | 4-φ6.7 | 90 | 70 | 12.6 | 9x9 | 10 | / |
80 | 3 " | 163 | 93 | 32 | 45.2 | 61.23 | 160 | 143 | 78.8 | 8-φ18 | 4-φ6.7 | 90 | 70 | 12.6 | 9x9 | 10 | / |
100 | 4 | 173 | 104 | 32 | 52.1 | 70.8 | 185 | 156 | 104 | 4-φ24.5 | 4-φ10.3 | 90 | 70 | 15.77 | 11x11 | 12 | / |
125 | 5 | 194 | 118 | 32 | 54.4 | 82.28 | 215 | 190 | 123.3 | 4-φ23 | 4-φ10.3 | 90 | 70 | 18.92 | 14x14 | 14 | / |
150 | 6 " | 206 | 133 | 32 | 55.8 | 91.08 | 238 | 212 | 155.6 | 4-φ25 | 4-φ10.3 | 90 | 70 | 18.92 | 14x14 | 14 | / |
200 | 8 " | 234 | 165 | 45 | 60.6 | 112.89 | 295 | 268 | 202.5 | 4-φ25 | 4-φ14.3 | 125 | 102 | 22.1 | 17x17 | 17 | / |
76.35 | 4-φ23 | ||||||||||||||||
250 | 10 " | 271 | 197 | 45 | 65.6 | 92.4 | 357 | 325 | 250.5 | 4-φ29 | 4-φ14.3 | 125 | 102 | 28.45 | 22x22 | 22 | / |
300 | 12 " | 309 | 224 | 45 | 76.9 | 105.34 | 407 | 403 | 301.6 | 4-φ29 | 4-φ14.3 | 125 | 102 | 31.6 | 22x22 | 24 | / |
250 | 14 " | 368 | 267 | 45 | 76.5 | 91.11 | 467 | 436 | 333.3 | 4-φ30 | 4-φ14.3 | 125 | 102 | 31.6 | 22x22 | 24 | / |
400 | 16 " | 400 | 309 | 51.2 | 86.5 | 100.47 | 515 | 488 | 389.6 | 4-φ26 | 4-φ20.6 | 175 | 140 | 33.15 | / | / | / |
72 | 102.42 | 525 | 4-φ30 | ||||||||||||||
450 | 18 " | 422 | 328 | 51.2 | 105.6 | 88.39 | 565 | 539 | 440.51 | 4-φ26 | 4-φ20.6 | 175 | 140 | 38 | / | / | / |
72 | 91.51 | 585 | 4-φ30 | ||||||||||||||
500 | 20 " | 480 | 361 | 64.2 | 131.8 | 96.99 | 620 | 593 | 491.6 | 4-φ26 | 4-φ20.6 | 175 | 140 | 41.15 | / | / | / |
82 | 101.68 | 650 | 4-φ33 | ||||||||||||||
600 | 24 " | 562 | 459 | 70.2 | 152 | 113.42 | 725 | 816 | 592.5 | 20-φ30 | 4-φ22.2 | 210 | 165 | 50.65 | / | / | / |
82 | 20.46 | 770 | 20-φ36 | ||||||||||||||
700 | 28 " | 624 | 420 | 66 | 163 | 109.65 | 840 | 895 | 695 | 24-φ30 | 8-φ18 | 300 | 254 | 63.35 | / | / | 4-M33 |
82 | 20-φ36 | ||||||||||||||||
800 | 32 " | 672 | 591 | 66 | 188 | 124 | 950 | 1015 | 764.7 | 24-φ33 | 8-φ18 | 300 | 254 | 63.35 | / | / | / |
82 | 24-φ39 | ||||||||||||||||
900 | 36 " | 720 | 656 | 118 | 203 | 117.57 | 1050 | 1115 | 864.7 | 24-φ33 | 8-φ18 | 300 | 254 | 75 | / | / | 4-M30 |
1000 | 40 " | 800 | 721 | 142 | 216 | 129.89 | 1160 | 1230 | 965 | 24-φ36 | 8-φ18 | 300 | 254 | 85 | / | / | 4-M33 |
Notă: Există două dimensiuni în tabel, reprezentând dimensiunile de conectare ale nivelurilor de presiune PN1.0/1,6MPa, respectiv.3
