Prezentare generală

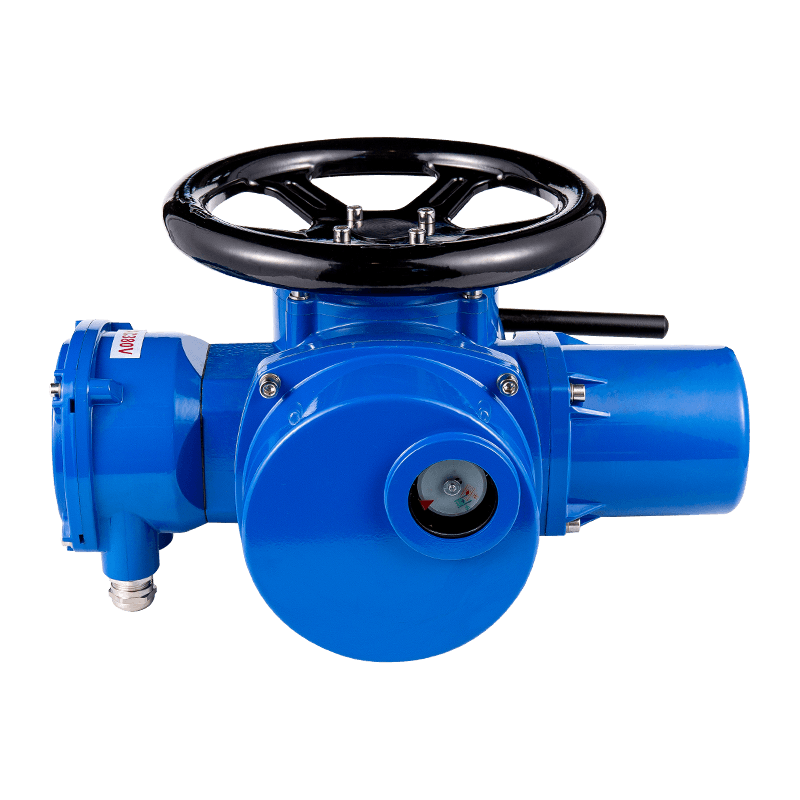

Actuatorul electric cu valve multiplă din seria ZL este o structură îmbunătățită și perfecționată bazată pe produsele mature originale, cu performanță de protecție optimizată și componente cheie. Este un dispozitiv de conducere care realizează deschiderea inteligentă, închiderea și reglarea controlului valvelor. Această serie de actuatoare are caracteristicile funcțiilor complete, performanțe fiabile, sistem de control avansat, dimensiuni mici, greutate ușoară, utilizare ușoară și întreținere etc.
Actuatoarele din seria ZL sunt potrivite pentru supape cu mișcare liniară a pieselor de deschidere și închidere, cum ar fi supapele de poartă, supape de oprire, supape de diafragmă, supape cu piston, valve de interceptare, porți de labele etc. . Atunci când sunt potrivite cu cutii de turbină, acestea pot fi utilizate pentru supape cu bilă, supape de fluturi și amortizoare, etc. Pot efectua control local, telecomandă și control automat pe supape și sunt utilizate pe scară largă în industrii precum electricitate, metalurgie, petrol, chimică industrie, produse farmaceutice, servicii de apă și irigații agricole.
Clasificare

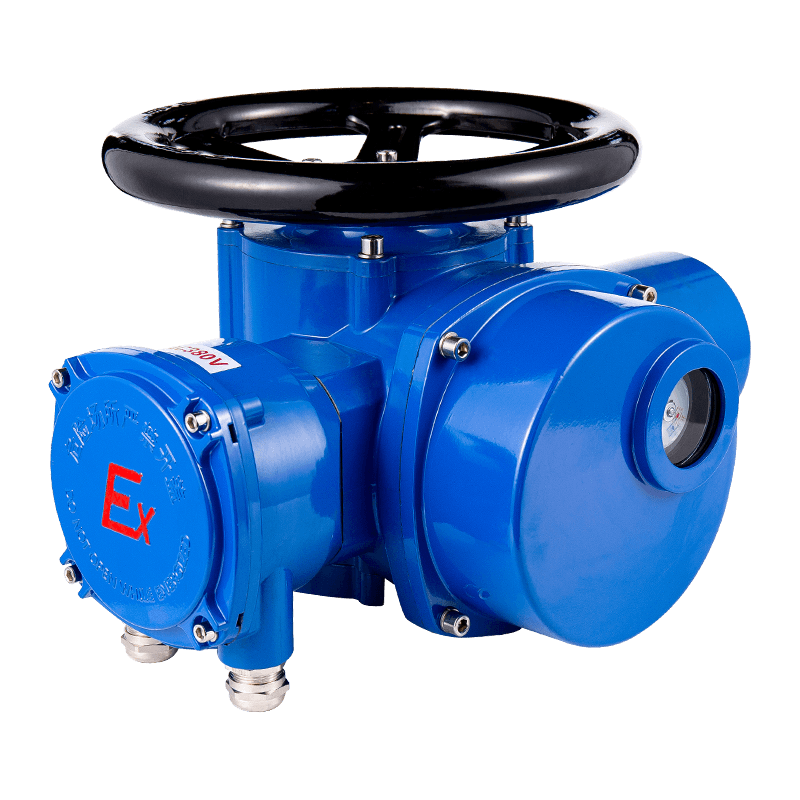

Tip de bază, tip inteligent, tip de bază rezistent la explozie, tip inteligent rezistent la explozie.
Mediul de lucru și condițiile tehnice principale
(1) Sursa de alimentare: AC380V trifazată, 50Hz;
Sursă de alimentare opțională: AC400V trifazată, 415V, 660V (50Hz, 60Hz)
AC220V monofazat, 110V (50Hz, 60Hz)
D...C24V, 48V, 84V
(2) temperatura ambiantă: -20 ℃ ~ 60 ℃; Temperatură opțională: -40 ℃ ~ 70 ℃
(3) Umiditate relativă: nu mai mult de 95% (la 25 ° C)
(4) Mediul de lucru: tipul obișnuit este utilizat în locuri fără medii inflamabile, explozive și extrem de corozive; Tipul de flacără (exdiibt4) este utilizat în medii ale IIA,
Amestecuri explozive de gaze din clasa IIB, grupuri T1-T4
(5) Nivel de protecție: IP65, IP67 (IP68 pentru o comandă specială)
(6) Motorul este de tip de serviciu scurt: timpul de funcționare nominal este de 10 minute (15-30 minute pentru comenzi speciale) și izolație de clasă F.
(7) Acoperire anti-coroziune: pulverizare electrostatică electrostatică cu temperatură înaltă pulverizare epoxidică anticorozivă
(8) Principalele caracteristici funcționale ale actuatoarelor electrice inteligente
Design mecatronic, dimensiuni mici și ușor
Adoptează un cip integrat digital, cu funcții puternice și precizie ridicată.
Cu un design neintruziv, setarea parametrilor și depanarea se poate face prin butoane sau telecomandă infraroșu, fără a deschide capacul casetei. Operația este simplă și rapidă, iar etanșarea este mai mare.
Deplasarea accidentului vascular cerebral adoptă un codificator absolut, poziția supapei nu se va pierde, capacitatea anti-interferență este puternică, precizia este mai mare, iar durata de viață a serviciului este lungă.
Subtitrările LCD sunt disponibile în chineză sau engleză.
Are funcții precum protecția limitelor de călătorie, protecția cuplului, alarma de blocare, protecția supraîncălzirii, protecția privind eșecul semnalului, protecția privind pierderea în faza de putere și identificarea și corectarea secvenței de fază automată.
Tipurile inteligente includ tipul de comutator inteligent, tipul de reglare inteligentă și tipul inteligent avansat.
(9) Semnal de intrare de tip comutator inteligent: puls sau semnal de nivel 24VDC.
Semnal de ieșire: ieșire a releului, Capacitate nominală de contact: 5A, 250VAC, 5A, 30VDC.
Poziție de ieșire Semnal analogic: 4-20mA
Reglare inteligentă Semnal de intrare analogică: 4-20mA
Semnal de ieșire analogică: 4-20mA
Semnal de intrare a comutatorului: semnal de impuls sau nivel de 24VDC.
Semnal de ieșire de comutare: ieșire releu, Capacitate nominală de contact: 5a, 250Vac, 5a, 30VDC.
Eroare de bază: ≤1
Tipul inteligent avansat poate suporta protecția de înlocuire de urgență ESD, comunicarea cu autobuzul, Bluetooth, controlul wireless și alte funcții.
Specificațiile modelului și parametrii de performanță
| Model | Cuplul nominal NM | Viteza de ieșire r/min | Arborele de ieșire Setarea numărului de revoluții (viraje) | Power Motor (KW) | Raportul de viteză manuală | Diametrul maxim al tulpinii (mm) | Greutate de referință (kg) |
| ZL5 | 50 | 18 | 180 | 0.12 | 1: 1 | 30 | 20 |
| ZL10 | 100 | 18 | 180 | 0.18 | 1: 1 | 30 | 20 |
| 24 | 180 | 0.25 | 1: 1 | 30 | 20 | ||
| 36 | 180 | 0.37 | 1: 1 | 30 | 20 | ||
| 48 | 180 | 0.55 | 1: 1 | 30 | 20 | ||
| ZL15 | 150 | 18 | 180 | 0.25 | 1: 1 | 30 | 20 |
| 24 | 180 | 0.37 | 1: 1 | 30 | 20 | ||
| 36 | 180 | 0.55 | 1: 1 | 30 | 20 | ||
| 48 | 180 | 0.75 | 1: 1 | 30 | 20 | ||
| ZL20 | 200 | 18 | 180 | 0.37 | 1: 1 | 40 | 29 |
| 24 | 180 | 0.55 | 1: 1 | 40 | 30 | ||
| 36 | 180 | 0.75 | 1: 1 | 40 | 34 | ||
| 48 | 180 | 1.1 | 1: 1 | 40 | 35 | ||
| ZL30 | 300 | 18 | 180 | 0.55 | 1: 1 | 40 | 30 |
| 24 | 180 | 0.75 | 1: 1 | 40 | 34 | ||
| 36 | 180 | 1.1 | 1: 1 | 40 | 35 | ||
| 48 | 180 | 1.5 | 1: 1 | 40 | 35 | ||
| ZL45 | 450 | 18 | 1300 | 0.75 | 1: 1 | 50 | 45 |
| 24 | 1300 | 1.1 | 1: 1 | 50 | 45 | ||
| 36 | 1300 | 1.5 | 1: 1 | 50 | 45 | ||
| 48 | 1300 | 2.2 | 1: 1 | 50 | 45 | ||
| ZL60 | 600 | 18 | 1300 | 1.1 | 1: 1 | 50 | 45 |
| 24 | 1300 | 1.5 | 1: 1 | 50 | 45 | ||
| 36 | 1300 | 2.2 | 1: 1 | 50 | 45 | ||
| 48 | 1300 | 3 | 1: 1 | 50 | 45 | ||
| ZL90 | 900 | 18 | 5500 | 1.5 | 1: 4 | 60 | 62 |
| 24 | 5500 | 2.2 | 1: 4 | 60 | 62 | ||
| 36 | 5500 | 3 | 1: 4 | 60 | 62 | ||
| 48 | 5500 | 4 | 1: 4 | 60 | 62 | ||
| ZL120 | 1200 | 18 | 5500 | 2.2 | 1: 4 | 60 | 63 |
| 24 | 5500 | 3 | 1: 4 | 60 | 63 | ||
| 36 | 5500 | 4 | 1: 4 | 60 | 63 | ||
| 48 | 5500 | 5 | 1: 4 | 60 | 63 |
Notă: Parametrii de mai sus sunt pentru furnizarea normală. Dacă aveți cerințe speciale, vă rugăm să le indicați atunci când comandați.
Dimensiuni ale actuatorului electric ZL
| Model | L | L1 | H | H1 | F | F inteligent | D |
| ZL 05-15 | 430 | 252 | 230 | 97 | 159 | 227 | 298 |
| ZL 20-30 | 443 | 252 | 250 | 97 | 159 | 227 | 298 |
| ZL 45-60 | 520 | 330 | 300 | 150 | 250 | 318 | 395 |
| ZL 90-120 | 670 | 460 | 430 | 270 | 450 | 518 | 550 |
Structura flanșă și dimensiunile conexiunii
Dimensiuni ale interfeței actuatorului ZL (tip de cuplu)
| Modelul actuatorului | Model de flanșă | Detalii privind mărimea interfeței de ieșire actuator (tip de cuplu JB 292 0) | ||||||||||
| D | D1 | D2 | D1 | D2 | nd | b | Direcția găurii șurubului | h | H1 | H2 | ||
| Z L 05 Z L 10 Z L 15 | 2 ⅰ | 115 | 95 | 75 | 26 | 39 | 4-m8 | 20 | 45 ° | 6 | 2 | 5 |
| 2 | 145 | 120 | 90 | 30 | 45 | 4-m10 | 20 | 45 ° | 8 | 2 | 5 | |
| ZL20 ZL30 | 3 ⅰ | 145 | 120 | 90 | 30 | 45 | 4-m10 | 20 | 45 ° | 8 | 2 | 5 |
| 3 | 185 | 160 | 125 | 42 | 58 | 4-M12 | 20 | 45 ° | 10 | 2 | 5 | |
| Z L 45 Z L 60 | 4 | 225 | 195 | 150 | 52 | 68 | 4-M16 | 27 | 45 ° | 12 | 2 | 5 |
| Z L 90 Z L 120 | 5 ⅰ | 225 | 195 | 150 | 52 | 68 | 4-M16 | 27 | 45 ° | 12 | 2 | 5 |
| 5 | 275 | 235 | 180 | 62 | 80 | 4-M20 | 40 | 45 ° | 14 | 2 | 5 | |
Dimensiuni ale interfeței de actuator ZL (tip de tracțiune)
| Modelul actuatorului | Model de flanșă | Detalii privind mărimea interfeței de ieșire actuator (tip de tracțiune GB12222) | ||||||||
| D | D1 | D2 | Firul trapezoidal D1 (max) | nd | b | Direcția găurii șurubului | h | L | ||
| ZL05 / ZL10 / Z15 ZL10 Z L 15 | F10 | 125 | 102 | 70 | TR28 | 4-m10 | 16 | 45 ° | 3 | 40 |
| ZL20 / ZL30 | F14 | 175 | 140 | 100 | TR36 | 4-M16 | 25 | 45 ° | 4 | 55 |
| ZL45 / ZL60 | F16 | 210 | 165 | 130 | TR44 | 4-M20 | 35 | 45 ° | 5 | 70 |
| ZL90 / ZL120 | F25 | 300 | 254 | 200 | TR60 | 8-M16 | 30 | 22,5 ° 3 | 4 | 90 |
