Scurtă introducere

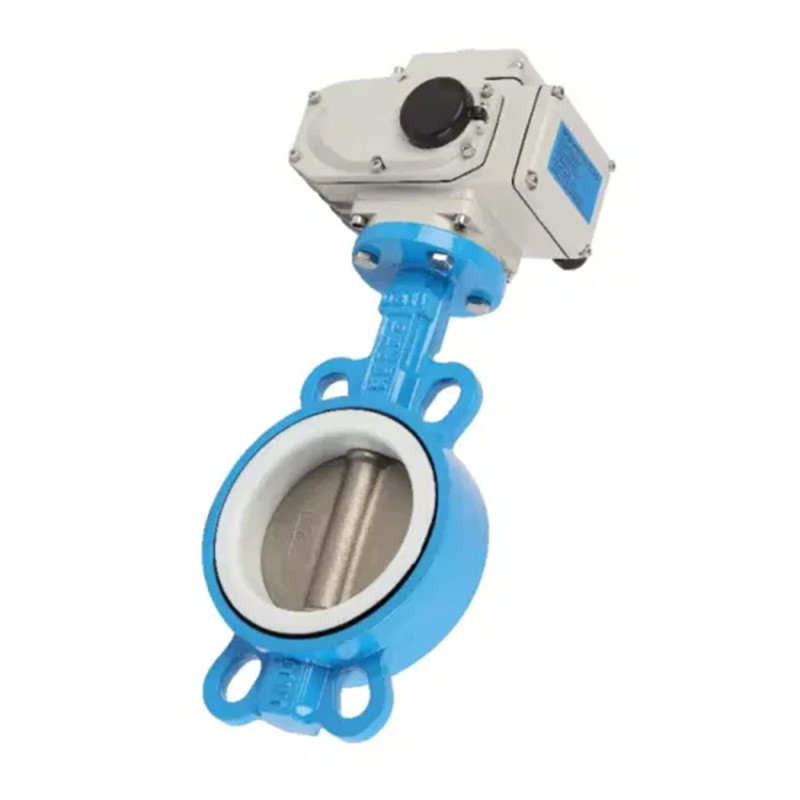

Valva de fluture din cauciuc electric D.971X are un design nou și rezonabil, structură simplă, dimensiuni mici, greutate ușoară, rotație de 90 de grade, deschidere rapidă și închidere, cuplu de funcționare mic, funcționare ușoară, economisire a forței de muncă și dexter. Poate fi instalat în orice poziție și este ușor de întreținut. Sigiliul poate fi înlocuit, performanța de etanșare este fiabilă pentru a obține etanșare în două sensuri și scurgeri zero, materialul de etanșare este rezistent la îmbătrânire, rezistent la coroziune și are o durată de viață lungă.
Când supapa de fluture din cauciuc de placă este în poziția complet deschisă, grosimea plăcii fluture este singura rezistență atunci când mediul curge prin corpul supapei. Prin urmare, căderea de presiune generată de supapă este foarte mică, deci are caracteristici bune de control al fluxului. Supapele de fluturi nu sunt utilizate doar pe scară largă în industrii generale, cum ar fi petrolul, gazele, industria chimică și tratarea apei, ci și în sistemul de apă de răcire a centralelor termice.
Parametrul tehnic
Caracteristici opționale de actuator electric | Tip de comutator, tip integral, tip de reglare, tip inteligent |
Modele opționale de actuator electric | Q, DQ, QM, QC, Serie AKQ, Seria Z opțională cu diametru mare, seria AK |
Voltaj | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diametrul nominal | DN25mm ~ DN1400mm |
Presiune nominală | Pn1.0mpa ~ pn1.6mpa |
temperatură adecvată | EPDM: -30- 100ºC ptee: -30- 120ºC |
Conexiune | Tip de placă |
Materialul de caroserie al supapei | Fier ductil, oțel carbon, oțel inoxidabil |
Materialul plăcii de supapă | Fier ductil, 304, 316, 316L, 2507, 1.4529, placă de cupru, nylon etc. |
Căptușeala scaunului supapei | NBR, EPDM, PTFE |
Media aplicabilă | Apă, gaz, suspensie, petrol etc. |
Notă: Parametrii de mai sus sunt pentru furnizarea normală. Dacă aveți cerințe speciale, vă rugăm să indicați vânzările noastre la comandă.
Tabelul de dimensiuni principale
DN | H1 | H2 | H3 | L | L1 | D | D1 | D2 | D3 | D4 | N-φd | N1-φ1 | |
mm | inch | ||||||||||||
25 | 1 " | 55 | 96 | 25 | 33 | / | 71 | 85 | 32.5 | 65 | 50 | 4-φ12 | 4-6.7 |
32 | 1.2 " | 55 | 96 | 25 | 33 | / | 71 | 100 | 32.5 | 65 | 50 | 4-φ12 | 4-6.7 |
40 | 1,6 " | 55 | 105 | 25 | 33 | / | 81 | 110 | 40 | 65 | 50 | 4-φ12 | 4-6.7 |
50 | 2 | 80 | 161 | 32 | 42 | 84.84 | 118 | 120 | 52.9 | 77 | 57 | 4-φ23 | 4-6.7 |
65 | 2,5 " | 89 | 175 | 32 | 44.7 | 96 | 137 | 136 | 64.5 | 77 | 57 | 4-φ27 | 4-6.7 |
80 | 3 " | 95 | 181 | 32 | 45.2 | 61 | 143 | 160 | 78.8 | 77 | 57 | 8-φ18 | 4-6.7 |
100 | 4 | 114 | 200 | 32 | 52.1 | 71 | 156 | 185 | 104 | 92 | 70 | 4-φ25 | 4-10.3 |
125 | 5 | 127 | 213 | 32 | 54.4 | 82 | 190 | 215 | 123.3 | 92 | 70 | 4-φ23 | 4-10.3 |
150 | 6 " | 139 | 226 | 32 | 55.8 | 91 | 212 | 238 | 155.6 | 92 | 70 | 4-φ25 | 4-10.3 |
200 | 8 " | 175 | 260 | 45 | 60.6 | 113 | 268 | 295 | 202.5 | 115 | 89 | 4-φ25 | 4-10.3 |
76 | 4-φ23 | ||||||||||||
250 | 10 " | 203 | 292 | 45 | 65.6 | 92 | 325 | 357 | 250.5 | 115 | 89 | 4 - φ 2 9 | 4-10.3 |
300 | 12 " | 242 | 337 | 45 | 76.9 | 105 | 403 | 407 | 301.6 | 140 | 108 | 4 - φ 2 9 | 4-10.3 |
350 | 14 " | 267 | 368 | 45 | 76.5 | 91 | 436 | 467 | 333.3 | 140 | 108 | 4-φ30 | 4-10.3 |
400 | 16 " | 309 | 400 | 51 | 85.7 | 101 | 488 | 515 | 389.6 | 197 | 159 | 4-φ26 4-φ30 | 4-20.6 |
72 | 102 | 525 | |||||||||||
450 | 18 " | 328 | 422 | 51 | 104.6 | 88 | 539 | 565 | 440.5 | 197 | 159 | 4-φ26 | 4-20.6 |
72 | 92 | 585 | 4-φ30 | ||||||||||
500 | 20 " | 360 | 480 | 53 | 130.28 | 97 | 594 | 620 | 491.6 | 197 | 159 | 4 - φ 2 6 | 4-20.6 |
78 | 102 | 650 | 4-φ33 | ||||||||||
600 | 24 " | 459 | 562 | 70 | 151.36 | 113 | 524 | 725 | 592.5 | 275 | 215 | 20-φ30 | 8-183 |
82 | 121 | 770 | 20-φ36 | ||||||||||
700 | 28 " | 520 | 624 | 66 | 163 | 110 | 895 | 840 | 695 | 300 | 254 | 24-φ30 | 8-18 |
82 | 20-φ36 | ||||||||||||
800 | 32 " | 591 | 672 | 66 | 188 | 124 | 1015 | 950 | 795 | 300 | 254 | 24-φ33 | 8-18 |
82 | 24-φ39 | ||||||||||||
900 | 36 " | 656 | 720 | 118 | 203 | 118 | 1115 | 1050 | 865 | 300 | 254 | 24-φ33 | 8-18 |
1000 | 40 " | 722 | 800 | 141 | 216 | 130 | 1230 | 1160 | 965 | 300 | 254 | 24-φ36 | 8-18 |
1200 | 48 " | 765 | 860 | 184 | 231 | 150 | 1350 | 1260 | 1040 | 350 | 302 | 28-φ36 | 8-18 |
1400 | 56 " | 804 | 920 | 240 | 250 | 178 | 1440 | 1400 | 1132 | 350 | 302 | 28-φ36 | 8-18 |
