Scurtă introducere

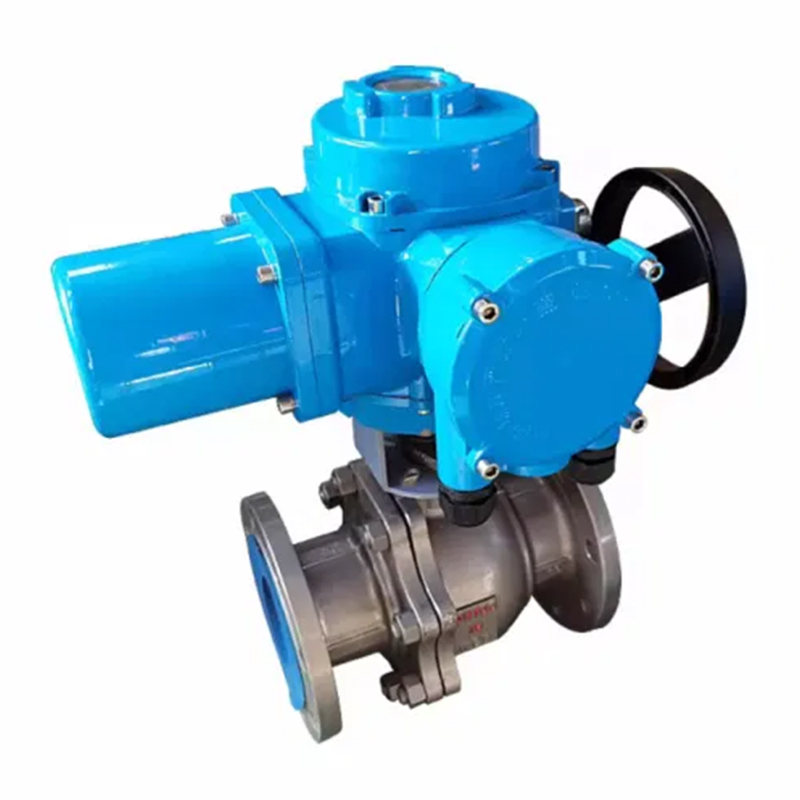

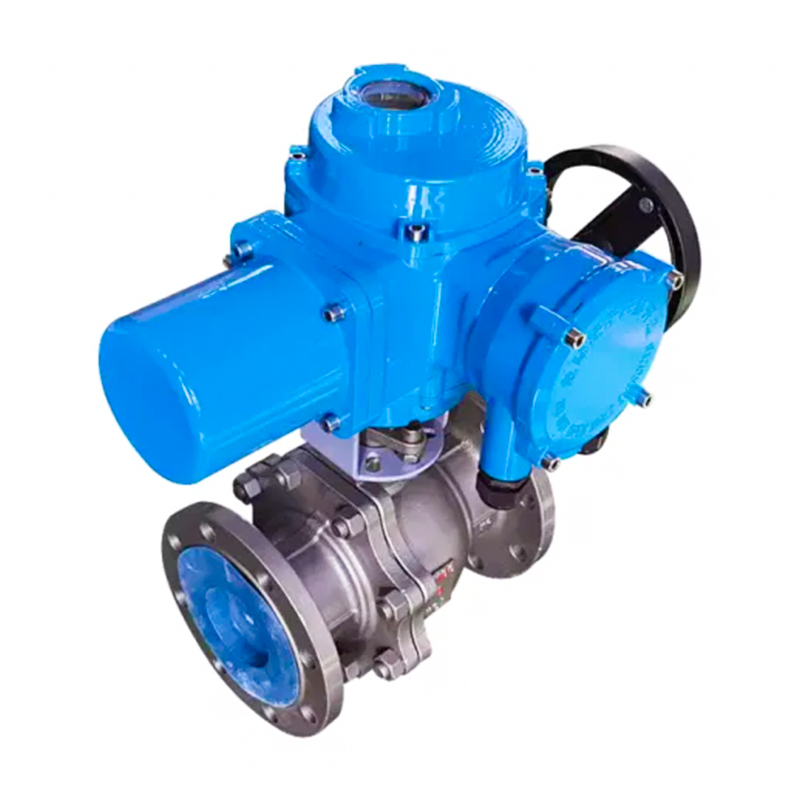

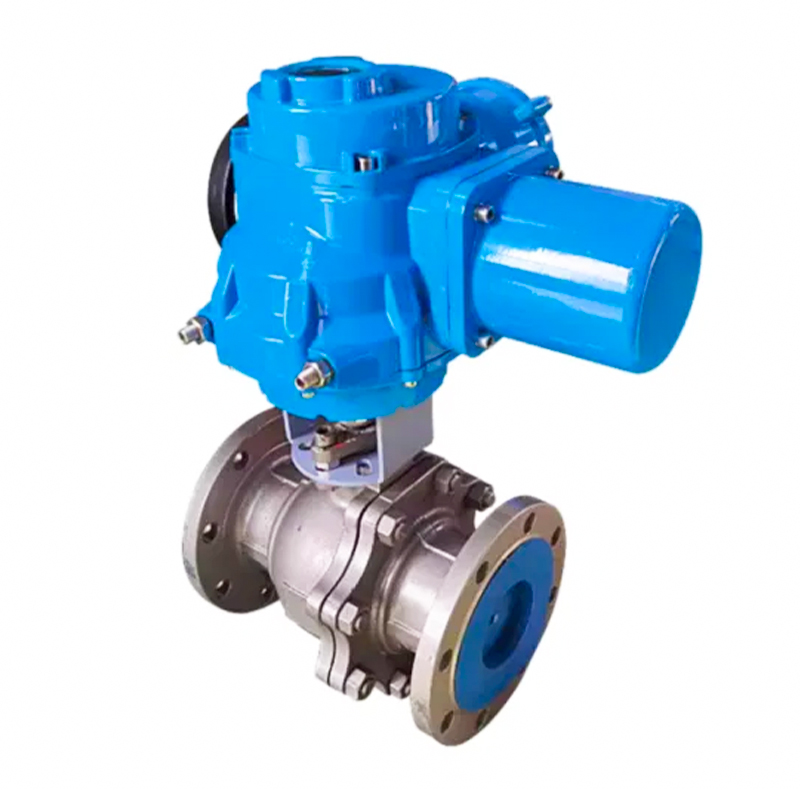

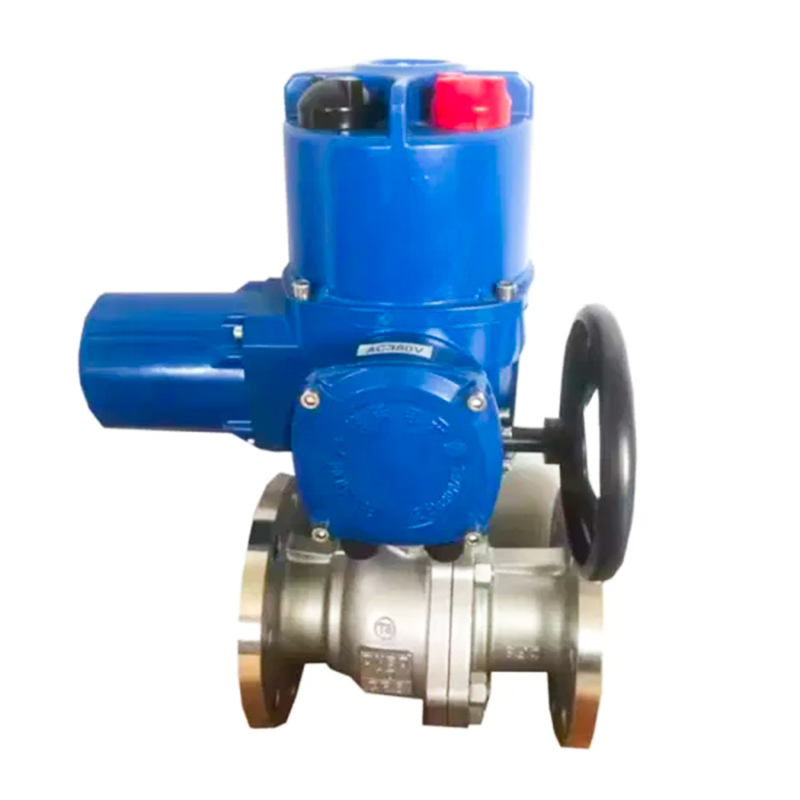

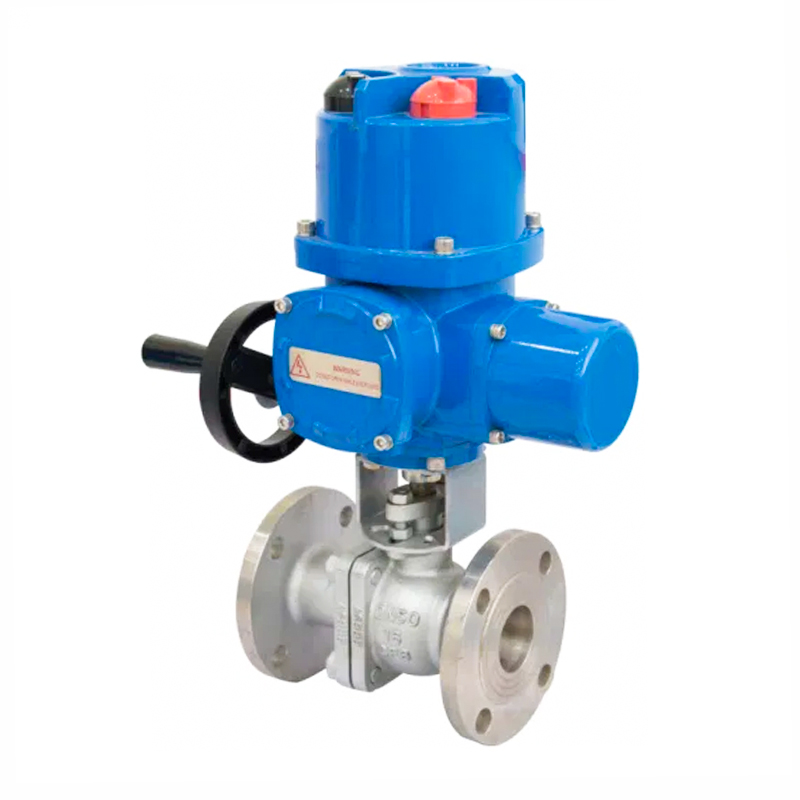

Supapa cu bilă electrică Q941F are aceeași acțiune de ridicare a rotației de 90 de grade, cu o gaură circulară sau un canal care trece prin axa sa. Raportul dintre suprafața sferică și portul canalului ar trebui să fie astfel încât atunci când mingea se rotește la 90 de grade, toate ar trebui să prezinte o suprafață sferică la intrare și ieșire, tăind astfel debitul.
Supapele cu bilă de flanșă electrică necesită doar o rotație de 90 de grade și un cuplu de rotație mic pentru a se închide strâns. Cavitatea corpului de supapă complet egală oferă o rezistență scăzută și o trecere dreaptă pentru mediu. În general, se crede că supapele cu bilă sunt potrivite pentru deschiderea directă și închiderea, dar în ultimii ani, valvele cu bilă au fost proiectate pentru a avea funcții de accelerare și control al fluxului. Principalele caracteristici ale valvelor cu bilă sunt structura lor compactă, funcționarea și întreținerea ușoară, potrivite pentru medii generale de lucru, cum ar fi apă, solvenți, acizi și gaze naturale, precum și pentru medii cu condiții de muncă dure, cum ar fi oxigen, peroxid de hidrogen, metan , și etilenă. Corpul supapei unei supape cu bilă poate fi integral sau modular.
Parametrul tehnic
Caracteristici opționale de actuator electric | Comutare, integrală, reglare, inteligentă |
Actuatoarele electrice sunt disponibile într -o varietate de modele | Q, D....Q, QM, QC, Serie AKQ, Seria Z opțională cu diametru mare, seria AK |
Voltaj | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diametrul nominal | DN15mm ~ DN200mm |
Presiune nominală | Pn1.0mpa ~ pn2.5mpa |
Temperatura aplicabilă | Ptee: -30- 120 ° C PPL: ≤ 350 ° C Sigiliu metalic: ≤ 450 ° C |
Conexiune | Tip flancat |
Material corporal | Fontă, oțel turnat, 304, 316, 316L |
Material de disc | 304、316、316L |
Căptușeala scaunului | Ptee, ppl, garnituri metalice |
Media aplicabilă | Apă, petrol, acizi, lichide vâscoase, suporte medii, etc. |

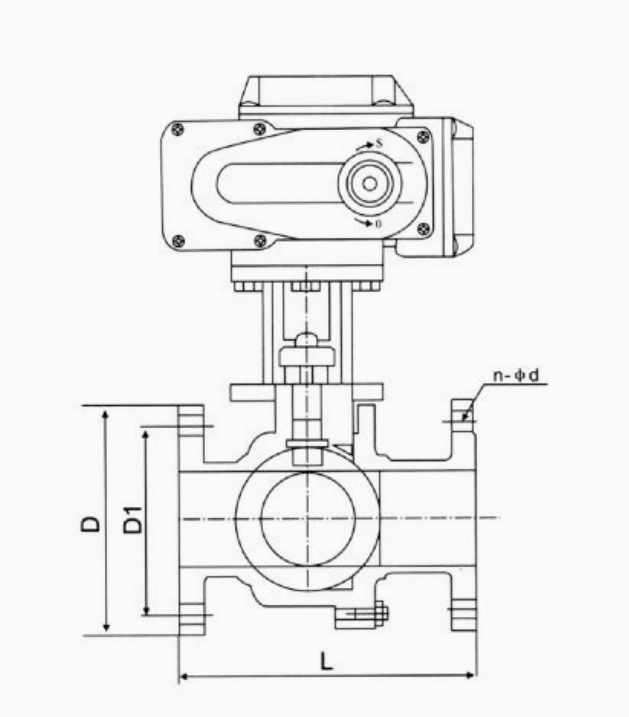

Diagrama structurală a supapei cu bilă din flanșă electrică
Tabelul de dimensiuni principale
DN (mm) | 1,0MPa | 1,6mpa | 2,5MPa | 4.0MPa | ||||||||||||
L | D | D1 | n-φd | L | D | D1 | n-φd | L | D | D1 | n-φd | L | D | D1 | n-φd | |
15 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 | 130 | 95 | 65 | 4-φ14 |
20 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 | 140 | 105 | 75 | 4-φ14 |
25 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 | 150 | 115 | 85 | 4-φ14 |
32 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 | 165 | 135 | 100 | 4-φ18 | 180 | 135 | 100 | 4-φ18 |
40 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 | 180 | 145 | 110 | 4-φ18 | 200 | 145 | 110 | 4-φ18 |
50 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 | 200 | 160 | 125 | 4-φ18 | 220 | 160 | 125 | 4-φ18 |
65 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 4-φ18 | 220 | 180 | 145 | 8-φ18 | 250 | 180 | 145 | 8-φ18 |
80 | 250 | 195 | 160 | 4-φ18 | 250 | 195 | 160 | 8-φ18 | 250 | 195 | 160 | 8-φ18 | 280 | 195 | 160 | 8-φ18 |
100 | 280 | 215 | 180 | 8-φ18 | 280 | 215 | 180 | 8-φ18 | 280 | 230 | 190 | 8-φ23 | 320 | 230 | 190 | 8-φ23 |
125 | 320 | 245 | 210 | 8-φ18 | 320 | 245 | 210 | 8-φ18 | 320 | 270 | 220 | 8-φ25 | 400 | 270 | 220 | 8-φ25 |
150 | 360 | 280 | 240 | 8-φ23 | 360 | 280 | 240 | 8-φ23 | 360 | 300 | 250 | 8-φ25 | 400 | 300 | 250 | 8-φ25 |
200 | 400 | 335 | 295 | 8-φ23 | 400 | 335 | 295 | 12-φ23 | 400 | 360 | 310 | 12-φ25 | 502 | 375 | 310 | 12-φ303 |
