Scurtă introducere

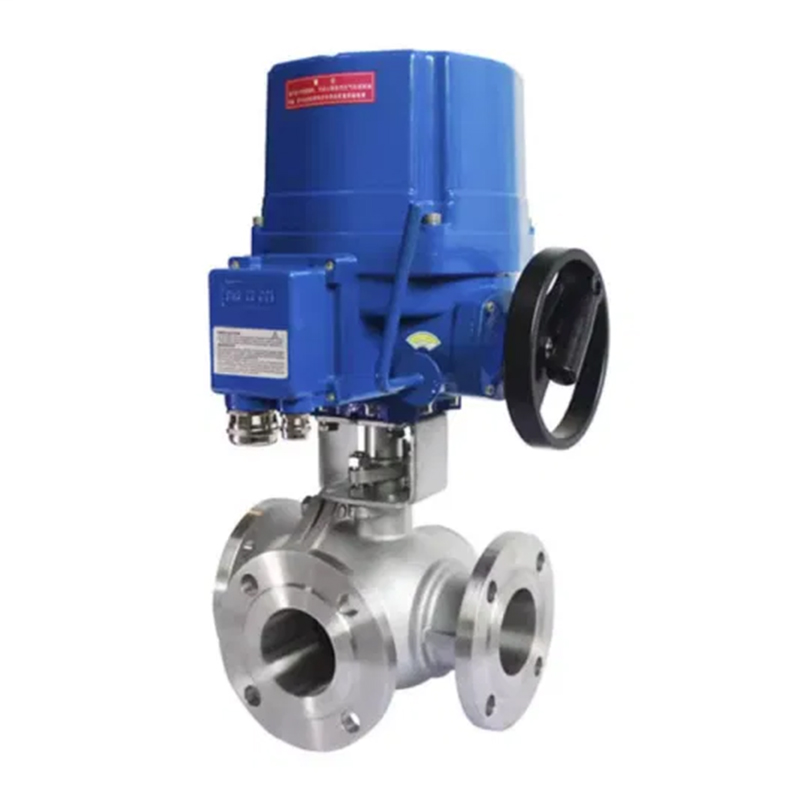

Supapa cu Bilă cu flanșă cu trei căi Q944/45F poate fi în formă de L sau în formă de T. Supapa cu bilă cu trei căi în formă de L (Q944F) este utilizată pentru comutarea direcției de curgere a mediului și poate conecta două canale perpendiculare; Supapa cu bilă cu trei căi în formă de T (Q945F) este utilizată pentru comutarea medie, fuziunea și direcția fluxului. Un tricou în formă de T poate conecta trei canale între ele sau poate conecta două dintre ele. Valvele cu bilă cu trei căi electrice adoptă, în general, o structură de două scaune, dar pot adopta, de asemenea, o structură de patru scaune în funcție de cerințele utilizatorului. Aplicați pe scară largă pentru comutarea direcției de curgere a mediilor și devierea sau amestecarea fluidelor în sistemele de conducte, cum ar fi alimentarea cu apă, petrochimia, metalurgia, mineritul, textilele, energia, hârtia, alimentele, oțelul etc.
Parametrul tehnic
| Caracteristici opționale de actuator electric | Comutare, integrală, reglare, inteligentă |
| Actuatoarele electrice sunt disponibile într -o varietate de modele | Q, D.Q, QM, QC, Serie AKQ, Seria Z opțională cu diametru mare, seria AK |
| Voltaj | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Diametrul nominal | DN15mm ~ DN200mm |
| Presiune nominală | Pn1.0mpa ~ pn1.6mpa |
| Temperatura aplicabilă | PTFE: -30- 120 ° C PPL: ≤350 ° C Sigiliu metalic: ≤450 ° C |
| Conexiune | Flanşă |
| Material corporal | Oțel turnat, 304, 316, 316L |
| Material de disc | 304、316、316L |
| Căptușeala scaunului | PTFE, PPL, garnituri metalice |
| Media aplicabilă | Apă, petrol, acizi, lichide vâscoase, suporte medii, etc. |
Diagrama structurală a valvei cu bilă cu flanșă electrică cu trei căi
Tabelul de dimensiuni principale
| DN (mm) | H | L | L1 | D | D1 | D2 | b |
| 15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
| 20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
| 25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
| 32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
| 40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
| 50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
| 65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
| 80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
| 100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
| 125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
| 150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
| 200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
