Scurtă introducere

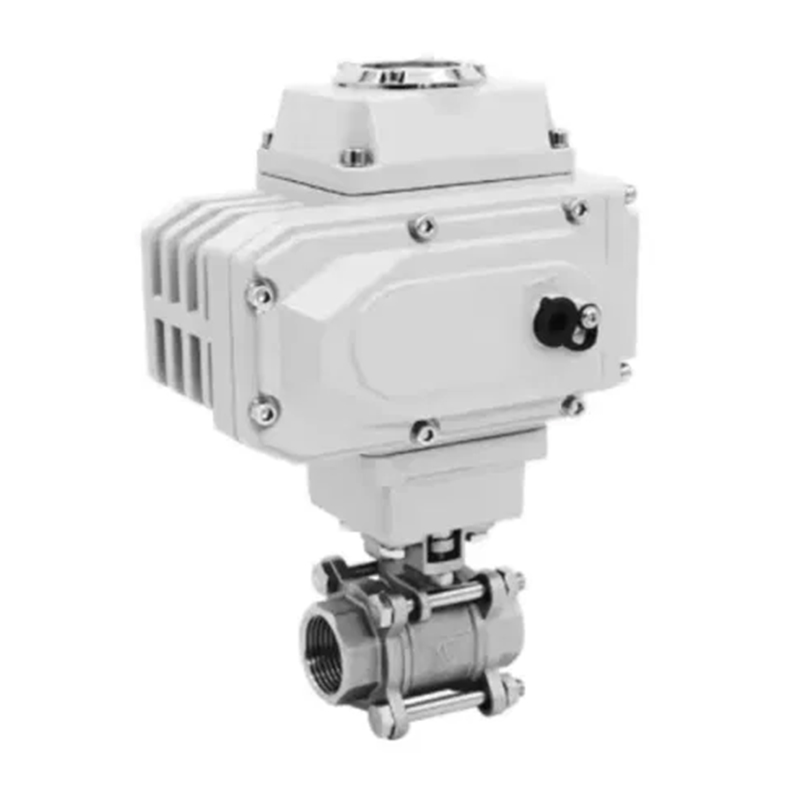

Supapa cu bilă cu filet electric Q911F și corpul supapei cu bilă sudate cu fundul sunt turnate folosind tehnologie avansată introdusă din Taiwan, cu o structură rezonabilă și un aspect frumos; Scaunul supapei adoptă o structură de etanșare elastică, care este fiabilă în etanșare și ușor de deschis și de închidere; Tulpina supapei adoptă o structură montată în partea de jos cu etanșare inversă, iar tulpina supapei nu va fi spălată atunci când camera de supapă este anormal de presurizată. Două supape cu bilă și trei piese pot fi, de asemenea, conectate prin sudare cu fund (BW) și sudură prin priză (SW) și ambele pot fi echipate cu platforme internaționale standard ISO Bracket și dispozitive de blocare. Supapa cu bilă cu trei piese are un volum mic și este compus din trei părți ale carcasei supapei. Este fixat între corpul supapei din mijloc și supapa de bilă de la ambele capete cu patru șuruburi mai lungi. Avantajul său este că, în timpul întreținerii și demontării, nu este necesar să dezasamblați firele de conductă, iar cele patru șuruburi pot fi îndepărtate direct, iar partea de mijloc a corpului supapei poate fi scoasă. Potrivit pentru aplicații spațiale cu volum mic și înguste în utilaje din industria ușoară. Are dimensiuni mici, potrivire simplă și capacitate mare de curgere, în special potrivită pentru situațiile în care mediul este vâscos, granular sau fibros. Supapele cu bilă cu filet electric sunt utilizate pe scară largă în sistemele de control automat industrial în industrii precum alimente, protecție asupra mediului, industrie ușoară, petrol, producție de hârtie, inginerie chimică, echipamente de predare și cercetare și energie electrică.
Parametrul tehnic
Caracteristici opționale de actuator electric | Comutare, integrală, reglare, inteligentă |
Actuatoarele electrice sunt disponibile într -o varietate de modele | QM, QC, seria AKQ |
Voltaj | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diametrul nominal | DN15mm ~ DN100mm |
Presiune nominală | Pn1.0mpa ~ pn1.6mpa |
Temperatura aplicabilă | Ptee: -30- 120 ° C PPL: ≤350 ° C Sigiliu metalic: ≤450 ° C |
Conexiune | Fir cu șurub |
Material corporal | 304、316、316L |
Material de disc | 304、316、316L |
Căptușeala scaunului | Ptee, ppl, garnituri metalice |
Media aplicabilă | Apă, petrol, acizi, lichide vâscoase, suporte medii, etc. |
Tabelul de dimensiuni principale
DN | L | H | D1 | D2 | |
mm | inch | ||||
15 | 1/2 " | 75 | 42 | 15 | 21.8 |
20 | 3/4 " | 80 | 49 | 20 | 27.3 |
25 | 1 " | 90 | 58.5 | 25 | 34 |
32 | 11/4 " | 110 | 63 | 32 | 42.8 |
40 | 11/2 " | 120 | 71 | 38 | 48.9 |
50 | 2 | 140 | 78 | 50 | 61.4 |
65 | 21/2 " | 185 | 100 | 63.5 | 74 |
80 | 3 " | 205 | 109 | 76 | 90 |
100 | 4 " | 240 | 140 | 100 | 115.4 |
