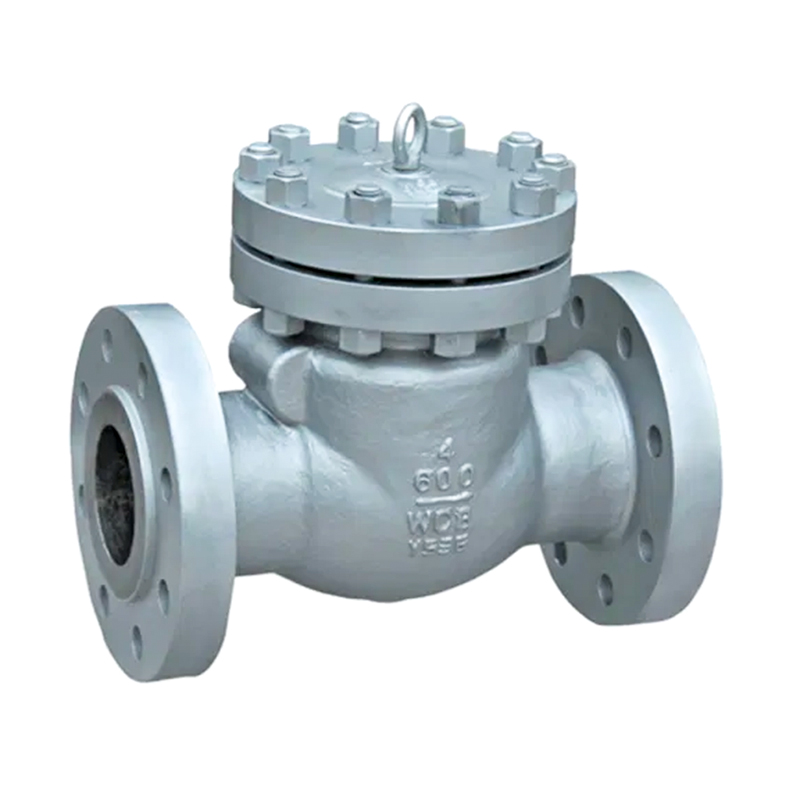

Prezentare generală
Valvele de control sunt, de asemenea, numite valve de debit invers, supape de retur, supape de presiune din spate și supape unidirecționale. Acest tip de supapă se deschide și se închide automat de forța generată de fluxul mediului în conductă și este o supapă automată. Funcția principală a supapei de verificare din sistemul de conducte este de a împiedica mediul să curgă înapoi.
Valvele de control au o varietate de structuri de proiectare și sunt potrivite pentru conductele cu diferite forme de instalare. Supapele de verificare H41H de ridicare pot fi utilizate numai pentru instalarea orizontală a conductelor.
Supapele de control cu balansoare cu o singură flap H44H pot fi utilizate atât pentru instalațiile de conducte orizontale, cât și pentru cele verticale.
Supapele de control de balansare H44H cu dispozitive de închidere lentă pot preveni eficient ciocanul de apă cauzat de întreruperile de energie.
Standarde de supapă de verificare MCV
Standard de proiectare | GB/T 12221-2005, GB/T 1222-2005, JB/T 12238-2008 | |||
Conexiune de conducte | GB9113.1 ~ GB9113.4-2009 | |||
Standard de testare | GB/T 13927-228, JB/T 9092-1999 | |||
Presiune | Presiunea de testare | |||
Distribuire | Sigiliu (lichid) | Sigiliu (gaz) | Sigiliu superior | |
PN | 1,5pn | 1.1pn | 0,6MPa | 1.1pn |
Desenele și parametrii supapei de verificare MCV
PN (MPA) | Gama DN (mm) |
PN16 | DN40 ~ DN400 |
PN25 | DN40 ~ DN400 |
PN40 | DN40 ~ DN400 |
PN64 | DN40 ~ DN300 |
PN100 | DN40 ~ DN300 |
PN160 | DN40 ~ DN300 |
