J941H Electric Globe Valve

Obțineți o cotație

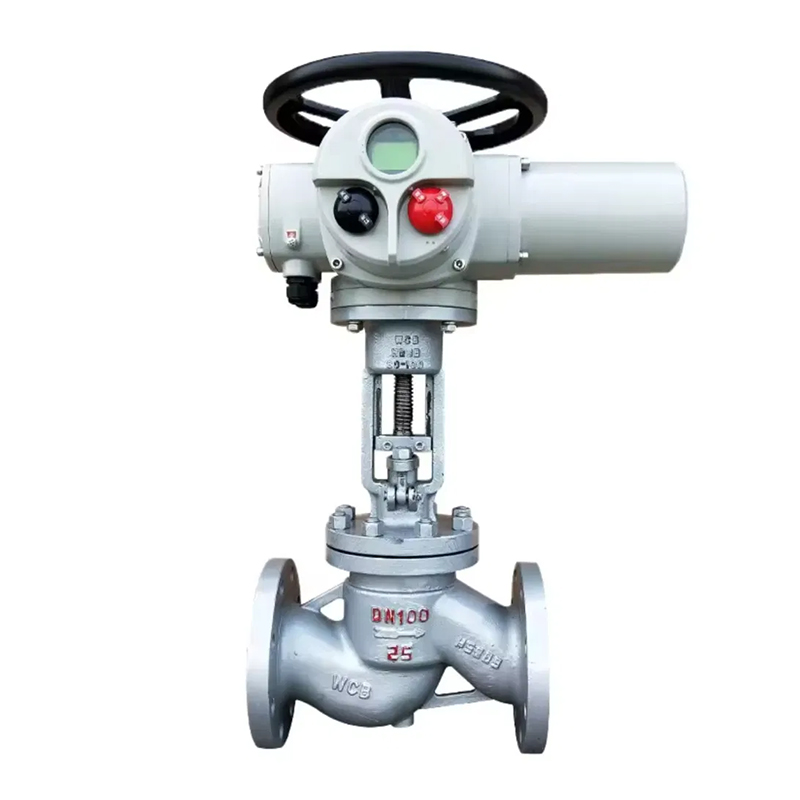

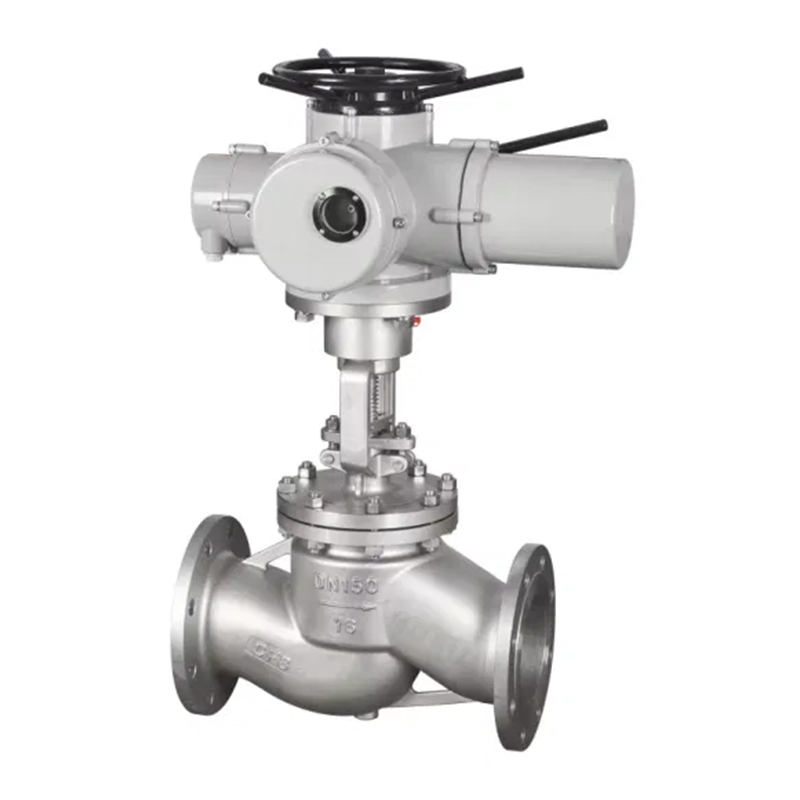

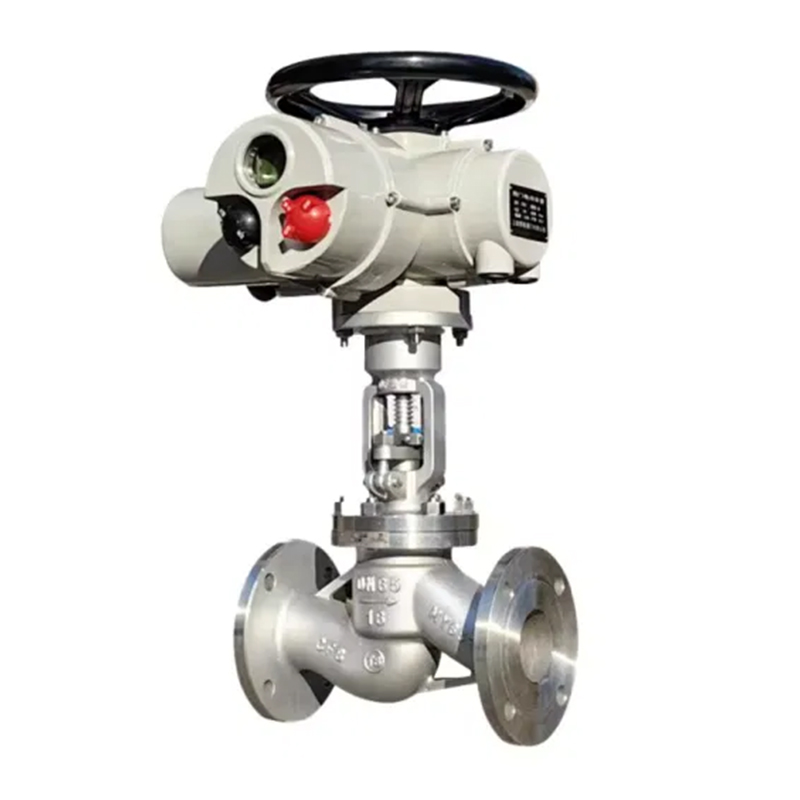

Prezentare generală a supapelor Globului Electric J941H

Valva de oprire electrică J941H este formată din două părți: actuator electric și supapă de oprire. Materialul caroseriei supapei este complet, iar umplutura și întreaga piesă pot fi selectate în mod rezonabil în funcție de condițiile de lucru reale sau de cerințele utilizatorului. Poate fi aplicat la diverse presiuni, temperaturi și condiții medii. Supapa este utilizată în principal pentru a tăia, distribui și schimba direcția de curgere a mediului în conductă. În general, nu este utilizat pentru ajustare, deoarece forța dezechilibrată este prea mare în timpul ajustării, ceea ce va provoca eroziune severă la miezul supapei. Este potrivit pentru alimentarea cu apă și drenaj, petrochimie, metalurgie și alte locuri cu presiune ridicată.
Supapa de oprire electrică este o supapă de etanșare forțată, astfel încât atunci când robinetul este închis, trebuie aplicată presiunea pe discul supapei pentru a forța suprafața de etanșare să nu se scurgă. Când mediul intră în robinetul din partea inferioară a discului de supapă, rezistența pe care trebuie să o depășească forța de funcționare este frecarea dintre tulpina supapei și umplutură și tracțiunea generată de presiunea mediului. Forța de a închide supapa este mai mare decât forța de a deschide supapa, astfel încât diametrul tulpinii valvei ar trebui să fie mare, altfel tulpina supapei se va îndoi.

Parametrul tehnic

Caracteristici opționale de actuator electric	Tip de comutator, tip integral, tip de reglare, tip inteligent
Modele opționale de actuator electric	Seria Z, seria AK
Voltaj	AC220V, AC380V
D..iametrul nominal	DN10mm ~ DN300mm
Presiune nominală	PN1.0MPA ~ PN6.4MPA
temperatură adecvată	-30 ~ 550ºC
Conexiune	Flanşă
Materialul de caroserie al supapei	Oțel turnat, 304, 316, 316L
Materialul plăcii de supapă	Oțel turnat, 304, 316, 316L
Căptușeala scaunului supapei	PTFE, PPL, sigiliu metalic
Media aplicabilă	Apa, petrol, acid, lichid vâscos, suport mediu, etc.

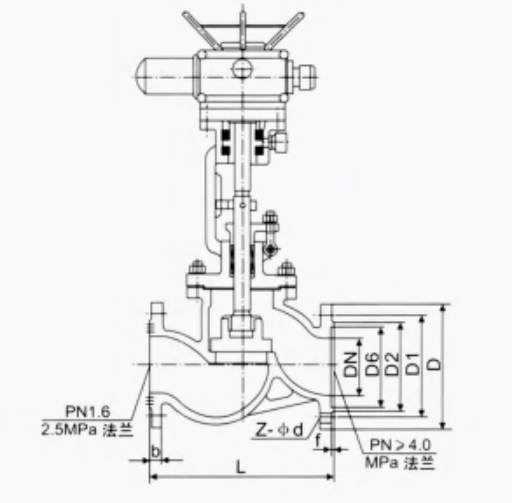

J941H Electric Globe Valves Dimensiune și modele

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ343
