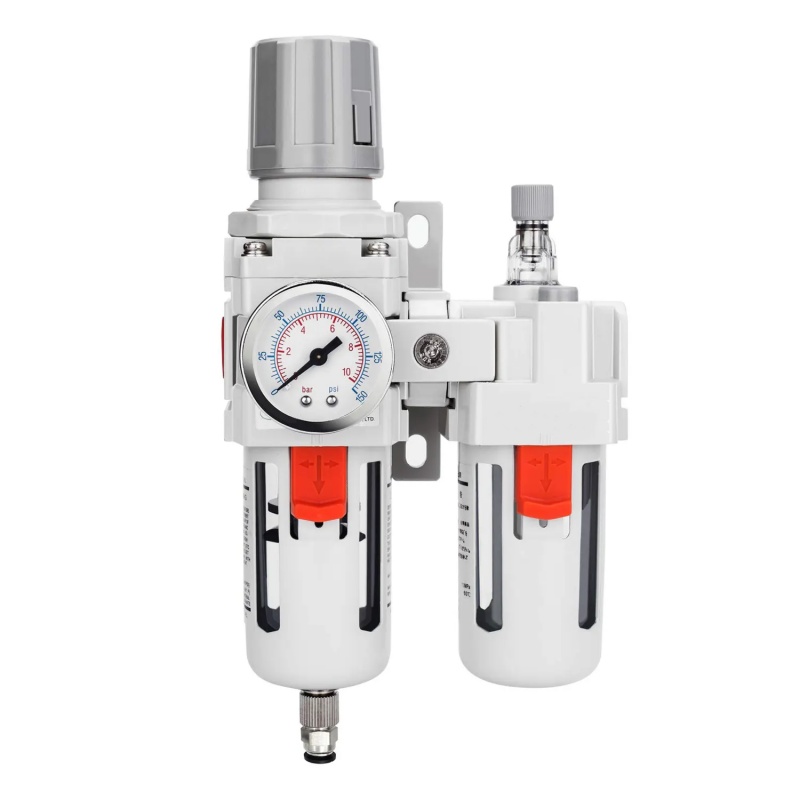

Cum obține regulatorul de filtru al actuatorului pneumatic o protecție eficientă prin structura elementului de filtru?

Elementul de filtru al regulator de filtrare Adoptează un design „filtrare gradat”, iar straturile de filtrare ale diferitelor materiale și dimensiuni ale porilor lucrează împreună pentru a intercepta poluanții pas cu pas. Structura sa tipică poate fi împărțită în următoarele trei straturi:
Strat pre-filtru (filtru grosier)
Situat în stratul exterior al elementului de filtru, folosește o plasă de fibră mare sau o plasă metalică pentru a intercepta în principal particulele solide cu un diametru mai mare de 10μm (cum ar fi rugina și praful). Acest strat poate reduce eficient încărcarea elementelor de filtrare ulterioare și poate prelungi durata de viață a serviciului.
Strat de filtru cu eficiență medie (filtru fin)
Fabricat din fibră sintetică sau fibră de sticlă, dimensiunea porilor este redusă la mai puțin de 5μm, intercepând în continuare particulele fine și o parte de ceață de ulei. Acest strat îmbunătățește capacitatea de captare a poluanților la nivel micron prin efectul de adsorbție electrostatică al fibrei.
Strat de filtru de înaltă eficiență (îndepărtarea uleiului și a apei)
Stratul de miez folosește fibre ultra-fine sau materiale de acoperire speciale cu o dimensiune a porilor mai mică de 1μm, ceea ce poate intercepta particulele minuscule rămase și separat de ceață de ulei și picături de apă separate prin acoperiri hidrofile/oleofobe. Unele elemente de filtru de înaltă calitate au straturi de carbon activate încorporate, care pot adsorbi poluanți gazoși (cum ar fi vaporii de petrol).
Avantaje structurale:

Interceptarea gradată: Evitați înfundarea prematură a unui singur strat de filtru și îmbunătățiți eficiența generală a filtrării.
Dimensiunea porilor gradientului: Proiectarea mărimii porilor de la mari la mici asigură că poluanții sunt capturați pas cu pas pentru a reduce poluarea secundară.
Proiectare modulară: elementul de filtru poate fi înlocuit independent pentru a reduce costurile de întreținere.

Selecția materialelor cu elemente de filtrare trebuie să țină seama de factori precum tipul poluant, temperatura, umiditatea și compatibilitatea chimică. Materialele comune și caracteristicile acestora sunt următoarele:
Fibră sintetică (poliester, polipropilenă)
Potrivit pentru condiții de muncă convenționale, costuri reduse și eficiență ridicată de filtrare, dar toleranță slabă la temperaturi ridicate și acid puternic și mediu alcalin.
Fibra de sticlă
Rezistent la temperaturi ridicate (până la 260 ℃), potrivit pentru conducte de abur sau sisteme de aer comprimate la temperaturi ridicate, dar fragile și costisitoare.
Plasă metalică (oțel inoxidabil, cupru)
Folosit pentru stratul de pre-filtrare, rezistența puternică a coroziunii, potrivită pentru chimice, alimente și alte scene cu cerințe materiale stricte.
Acoperire de carbon activată
Pentru ceața de petrol și poluanții gazoși, eficiența de adsorbție este ridicată, dar trebuie înlocuită în mod regulat pentru a evita eșecul de saturație.
Cazul cererii:
Într -o instalație de procesare a alimentelor, aerul comprimat trebuie să contacteze direct produsul. Regulatorul de presiune a filtrului folosește o combinație de acoperire de carbon activată cu element de filtru de polipropilenă pentru a se asigura că sursa de aer este fără ulei și inodor, în conformitate cu standardele de certificare HACCP.

Eficiența filtrării este indicatorul de bază pentru măsurarea performanței elementului de filtru, de obicei exprimată ca „rata de interceptare” sau „capacitatea de deținere a poluării”. Căile sale de implementare tehnică includ:
Mecanism de interceptare
Coliziune inerțială: particulele mari sunt capturate din cauza impactului inerțial asupra fibrei elementului de filtru.
Efect de interceptare: Când particulele fine ocolesc fibra cu fluxul de aer, acestea sunt interceptate datorită căii scurtate.
Efect de difuzie: particulele de dimensiuni micron se ciocnesc aleatoriu cu fibra sub mișcare browniană și sunt adsorbite.
Capacitate de deținere a poluării
Capacitatea de deținere a poluării elementului de filtrare depinde de suprafață și porozitate. Elementele de filtrare cu mai multe straturi îmbunătățesc semnificativ capacitatea de deținere a poluării prin creșterea densității fibrelor și a suprafeței. De exemplu, un anumit tip de element de filtru poate intercepta poluanții echivalent cu de 10 ori propria greutate la fluxul nominal.
Pierderea presiunii
După ce elementul de filtru interceptează poluanții, rezistența la fluxul de aer crește, ceea ce duce la creșterea pierderii de presiune. Elementele de filtrare de înaltă calitate controlează pierderea de presiune în intervalul 0,01-0,05MPa prin optimizarea distribuției porilor și a aranjamentului de fibre, asigurând consumul de energie cel mai mic sistem.
Verificarea testelor:
Testele de laborator terțe arată că regulatorii de filtru care utilizează elemente de filtrare cu mai multe straturi pot obține precizia de filtrare din clasa 2 (particule solide ≤1μm, ceață de ulei ≤0,1 mg/m³, picături de apă ≤-40 ℃ punct de rouă) în conformitate cu standardul ISO 8573-1.

Întreținerea elementelor de filtrare afectează în mod direct performanța și costul regulatoarelor de filtrare. Strategiile de management științific includ:
În funcție de condițiile de muncă și de condițiile de mediu, durata de viață a elementului de filtrare este de obicei 2000-8000 ore. Trebuie stabilit un tabel de ciclu de înlocuire pentru a evita scăderea presiunii sursei de aer din cauza blocării elementelor de filtrare.

Unele modele de înaltă calitate sunt echipate cu un comutator de presiune diferențială. Când diferența de presiune înainte și după elementul de filtru depășește valoarea setată (cum ar fi 0,05MPa), se declanșează o alarmă pentru a determina înlocuirea elementului de filtru.

Pentru interceptarea căderii de apă, o supapă de scurgere automată este setată în partea de jos a elementului de filtru pentru a descărca regulat apa condensată pentru a preveni acumularea căderii de apă și defecțiunea elementului de filtrare.

Pentru elemente de filtrare reutilizabile (cum ar fi ochiurile de metal), pot fi utilizate curățarea cu ultrasunete sau uscarea la temperatură ridicată pentru regenerare pentru a reduce costurile de întreținere.

Prin selectarea elementelor de filtrare de lungă durată (cum ar fi 8.000 de ore de viață) și sisteme inteligente de monitorizare, o instalație chimică și-a redus costurile anuale de întreținere cu 40%.

Diferite industrii au cerințe semnificativ diferite pentru calitatea sursei de gaz, iar regulatoarele de filtrare trebuie să fie proiectate în mod specific:
Sunt necesare certificare rezistentă la explozie și materiale rezistente la coroziune, iar elementul de filtru folosește o combinație de fibre de sticlă din oțel inoxidabil pentru a asigura fiabilitatea în medii de înaltă temperatură și de înaltă presiune.

Trebuie să se conformeze standardelor FDA, iar materialul elementului de filtrare este polipropilenă de calitate alimentară, care este non-toxică și inodor pentru a evita poluarea secundară.

Cerințele de curățenie sunt extrem de mari, iar elementul de filtrare trebuie să ajungă la precizia filtrării clasei 1 și să fie echipat cu un contor de particule online pentru monitorizare în timp real.

Utilizați elemente de filtrare standard, luând în considerare atât costuri, cât și performanță, pentru a îndeplini cele mai multe condiții de lucru convenționale.
